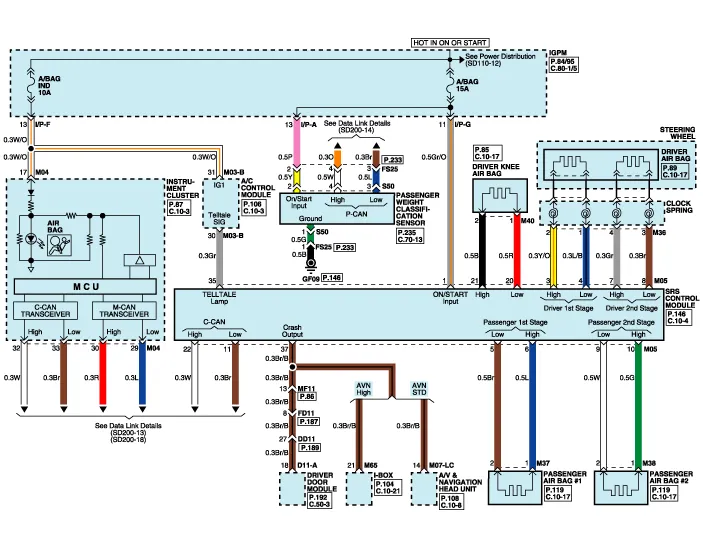

| Circuit Diagram (1) |

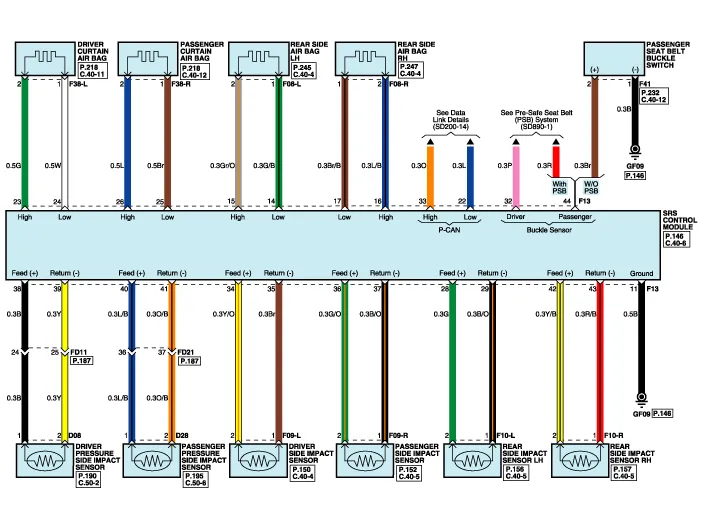

| Circuit Diagram (2) |

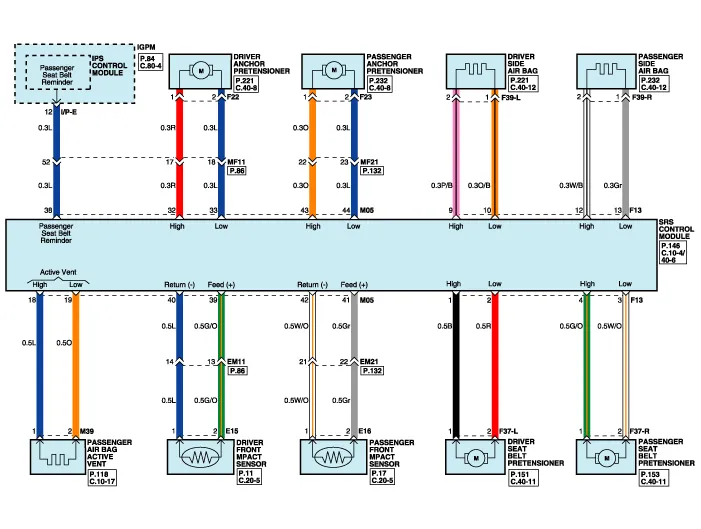

| Circuit Diagram (3) |

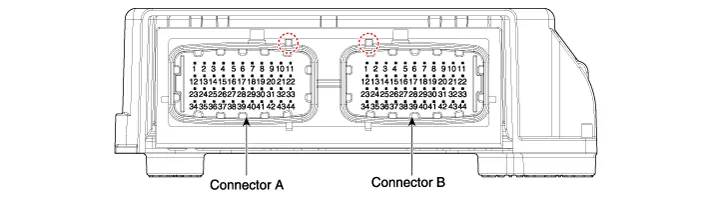

| SRSCM Connector terminal |

| No. | Function (Connector A) | No. | Function (Connector B) |
| 1 | IGN | 1 | Retractor pretensioner-Front, Driver-High (+) |
| 2 | - | 2 | Retractor pretensioner-Front, Driver-Low (-) |
| 3 | Driver airbag 1st stage-High (+) | 3 | Retractor pretensioner-Front,Passenger-Low (-) |
| 4 | Driver airbag 1st stage-Low (-) | 4 | Retractor pretensioner-Front,Passenger-High (-) |
| 5 | Passenger airbag (1st stage - Low) | 5 | - |
| 6 | Passenger airbag (1st stage - High) | 6 | - |
| 7 | Driver airbag 2nd stage-High (+) | 7 | - |
| 8 | Driver airbag 2nd stage-Low (-) | 8 | - |
| 9 | Passenger airbag 2nd stage - Low (-) | 9 | Side airbag-Front,Driver-High (+) |
| 10 | Passenger airbag 2nd stage - High (+) | 10 | Side airbag-Front,Driver-Low (+) |
| 11 | C-CAN-LOW (-) | 11 | GND |
| 12 | - | 12 | Side airbag-Front,Driver-Passenger-High (+) |
| 13 | - | 13 | Side airbag-Front,Driver-Passenger- Low (-) (+) |
| 14 | - | 14 | Side airbag-Rear,Driver-Low |
| 15 | - | 15 | Side airbag-Rear,Driver-High |
| 16 | - | 16 | Side airbag-Rear,Passenger-High (+) |
| 17 | - | 17 | Side airbag-Rear,Passenger-Low (-) |
| 18 | Passenger airbag active vent- High (+) | 18 | - |
| 19 | Passenger airbag active vent- Low (-) | 19 | - |
| 20 | Knee airbag-Driver-Low (-) | 20 | - |
| 21 | Knee airbag-Driver-High (+) | 21 | - |
| 22 | C-CAN-High (+) | 22 | P-CAN-LOW (-) |
| 23 | - | 23 | Curtain airbag-Driver-High |
| 24 | - | 24 | Curtain airbag-Driver-Low |
| 25 | - | 25 | Curtain airbag-Passenger-Low (-) |
| 26 | - | 26 | Curtain airbag-Passenger-High (+) |
| 27 | - | 27 | - |
| 28 | - | 28 | Side Impact sensor-Rear,Driver-High (+) |
| 29 | - | 29 | Side Impact sensor-Rear,Driver-Low (-) |
| 30 | - | 30 | - |
| 31 | - | 31 | - |
| 32 | Anchor pretensioner-Driver-High (+) | 32 | Seat belt buckle sensor-Front,Driver |
| 33 | Anchor pretensioner-Driver-Low (-) | 33 | P-CAN-HIGH (+) |
| 34 | - | 34 | Side impact sensor-Front,Driver-High (+) |
| 35 | Telltale lamp | 35 | Side impact sensor-Front,Driver-Low (-) |
| 36 | - | 36 | Side impact sensor-Front,Passenger-High (+) |
| 37 | Crash output | 37 | Side impact sensor-Front,Passenger-Low (-) |
| 38 | Passenger SBR | 38 | Pressure side impact sensor-Driver-High (+) |
| 39 | Front impact sensor-Driver-High (+) | 39 | Pressure side impact sensor-Driver-Low (-) |
| 40 | Front impact sensor-Driver-Low (-) | 40 | Pressure side impact sensor-Passenger-High (+) |
| 41 | Front impact sensor-Passenger-High (+) | 41 | Pressure side impact sensor-Passenger-Low (-) |
| 42 | Front impact sensor-Passenger-Low (-) | 42 | Side impact sensor-Rear,Passenger-High (+) |
| 43 | Anchor pretensioner-Passenger-High (+) | 43 | Side impact sensor-Rear,Passenger-Low (-) |
| 44 | Anchor pretensioner-Passenger-Low (-) | 44 | Seat belt buckle sensor-Front,Passenger |
